板式換熱器是用薄金屬板壓制成具有一定波紋形狀的換熱板片，然后疊裝，用夾板、螺栓緊固而成的一種換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。工作流體在兩塊板片間形成的窄小而曲折的通道中流過。

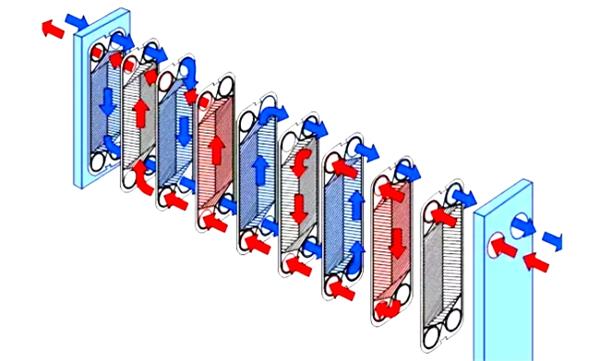

冷熱流體依次通過流道，中間有一隔層板片將流體分開，并通過此板片進行換熱。 板式換熱器的結構及換熱原理決定了其具有結構緊湊、占地面積小、傳熱效率高、操作靈活性大、應用范圍廣、熱損失小、安裝和清洗方便等特點。

板式換熱器的基本分類：

根據結構來區分板式換熱器，也就是根據外形來區分，可分為四大類：

1、可拆卸板式換熱器（又叫帶密封墊片的板式換熱器）

2、焊接板式換熱器

3、螺旋板式換熱器

4、板卷式換熱器（又叫蜂窩式換熱器）

其中，焊接板式換熱器又分為：半焊接板式換熱器、全焊接板式換熱器、板殼式換熱器、釬焊板式換熱器。

板式換熱器主要有，傳熱板片，密封墊片，壓緊板，導軌以及夾緊螺栓是板式換熱器的主要部件組成。傳熱板片主要起換熱作用的元件，一般波紋做成人字形，按照流體介質的不同，傳熱板片的材質也不一樣，大多采用不銹鋼和鈦材制作而成。

兩端壓板主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。密封墊片主要是在熱熱板片之間起密封作用，板式換熱器的泄漏多是因為密封墊片錯位或者老化引起的。夾緊螺栓主要是夾緊封頭和換熱板片的作用。
