空調壓縮機的交流變頻與直流變頻的區別

鯤鵬祥瑞--陽光語錄

不怕學不會，只怕不敢學！

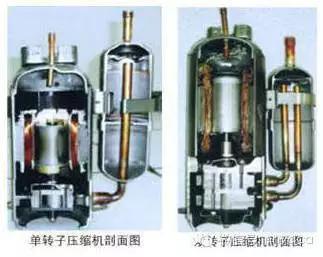

1、壓縮機區別

直流變頻空調和交流變頻空調采用的壓縮機電機，原理上都是定子產生一個不斷旋轉的圓形旋轉磁場，利用定子、轉子電磁間磁場力相互作用產生轉矩不斷推動轉子轉動。

①交流變頻：

壓縮機采用交流電機驅動原理：采用交流變頻壓縮機，通過定子、轉子之間的磁場的相互作用使轉子旋轉。但其特別的設計使得可以在較大范圍內通過改變電源的頻率和電壓來改變電機的轉速。

特點：相對于定頻空調而言，交流變頻空調具有制冷制熱快速、控溫精確的特點。但交流變頻壓縮機的運轉是靠定子繞組上通過的電流和轉子繞組上的感應電流形成的磁力線的相互作用實現的，因此轉子繞組有電流通過，產生電能損耗。其成本比直流變頻空調要低很多。

②直流變頻：

壓縮機采用直流電機驅動原理：采用直流變頻壓縮機，壓縮機定子產生旋轉磁場與轉子永磁磁場直接作用，實現壓縮機運轉。由于轉子是永磁體，沒有線圈/繞組，無需外部供電，也就不產生電能損耗，效率高、節能。

特點：效率高與噪音低。直流變頻壓縮機效率比交流變頻壓縮機高10%～30%，噪音低5分貝～10分貝。交流變頻與直流變頻是兩代產品。

2、控制系統區別

①交流變頻

交流變頻壓縮機采用異步控制，（220V/50Hz的市電經整流濾波后得到310V左右的直流電，此直流電經過逆變后，就可以得到用以控制壓縮機運轉的變頻電源。

脈寬調制（PWM）：在輸出電壓每半個周期內，把輸出電壓的波形分成若干個脈沖波，由于輸出電壓的平均值與脈沖的占空比（脈沖的寬度除以脈沖的周期稱為占空比）成正比，所以在調節頻率的同時，不改變脈沖電壓幅度的大小，而是改變脈沖的占空比，可以實現變頻也變壓的效果。這種方法稱為PWM（PuleWidth Modulation）調制，PWM調制可以直接在逆變器中完成電壓與頻率的同時變化），控制電路比較簡單。

②直流變頻：

直流變頻壓縮機屬于同步控制，時刻檢測壓縮機轉子位置，并依據壓縮機轉子位置進行實時調節，控制壓縮機頻率。

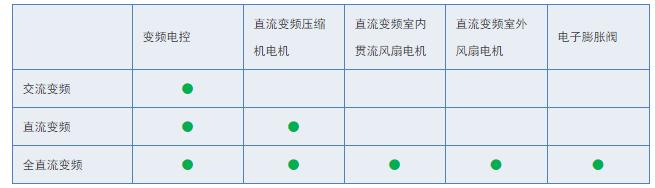

壓縮機采用無刷直流電機（120°）或永磁同步電機（180°），則變頻就是直流變頻。如果采用交流電機，則變頻就是交流變頻；另外，全直流變頻是指壓縮機、室內外風機均使用直流無刷電機，部分直流指只有壓縮機使用直流無刷電機。

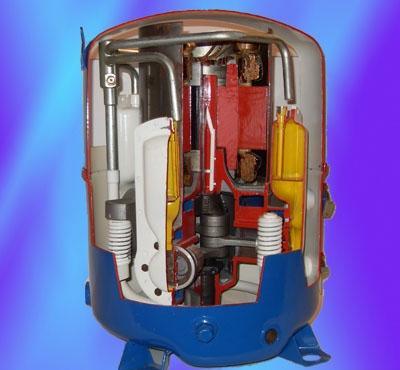

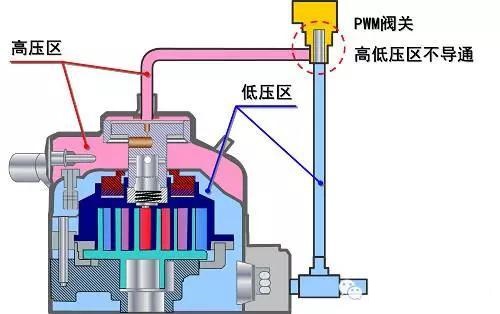

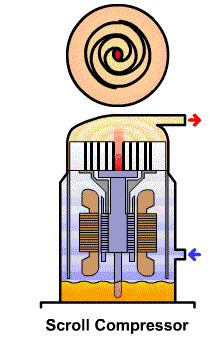

渦旋壓縮機工作示意圖

鑒別交流變頻和直流變頻空調其實最簡單的辦法就是看相同的制冷量下誰最省電，不用管什么直流交流變頻。一切不以省電為目的的變頻都是蝦扯蛋。下面說些常識給大家從原理上認識一下空調。

一、定頻空調：就是普通的交流感應電機驅動壓縮機的空調。這種電機和普通電風扇的電機是一類的，就是功率大點而已。定頻空調的缺點就是，在連續工作的情況下，壓縮機頻繁啟動停止，導致相對比較耗電。為什么會頻繁啟停呢？拿制冷來說，壓縮機需要從蒸發器（內機）那頭抽取制冷劑（雪種），壓縮成液態后送到冷凝器散熱，散熱后制冷劑又被送到蒸發器去制冷，如此循環。因為定頻電機無法調速，壓縮機工作一段時間后，制冷劑抽干了壓完了就必須停止工作；等制冷劑從蒸發器那里蒸發消耗得差不多了，壓縮機又得開始工作繼續抽壓，如此反復。

因為電機在啟停時電流電壓沖擊很大，效率很低。這種額外的消耗就導致了定頻空調的相對耗電。但定頻空調結構簡單，性能可靠，維修方便成本低。

二、交流變頻空調：就是為了克服上述定頻空調的缺點，在交流感應電機和市電之間插入一個變頻器，將定頻的市電變成可調節頻率、電壓的交流電，進而用這個交流電去控制電機，讓原先不可變速的電機變成可變速的電機。根據環境溫度和制冷/制熱的需求，改變壓縮機的工作速度來調節制冷/制熱量的大小，從而不必在因為這些因素而頻繁地啟動和停止壓縮機，克服了上述定頻空調的缺點。但插入了一個變頻器，增加了空調的成本（包括維修成本），同時，相對復雜的變頻器也降低了可靠性。得到的好處就是相對省電節能環保。

因為這個變頻器驅動的是交流感應電機，所以稱為交流變頻空調。其實準確的說，應該稱為交流電機變頻空調；后面要說的直流變頻空調也應稱為直流電機變頻空調。正如很多網友所言，變頻從來都是交流的，直流就沒有頻率。只不過大家為了省事，都這樣叫慣了。

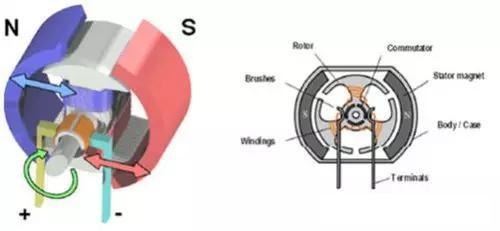

三、直流變頻空調：交流感應電機還有一個缺點，就是它的轉子是靠定子線圈的交流感應獲得磁場的，從而才能驅動壓縮機工作，因此需要消耗額外的電流。為了去掉這部分消耗，自然就有人想到用永磁體做成電機的轉子，來替代靠感應電流獲得磁場的轉子。這樣的電機其實叫永磁交流同步電機。但它的工作和控制方式跟當初那種帶碳刷的直流電機是一樣的，所以它也可以稱為一種直流電機。這種電機必須和相應的變頻器配合工作，普通市電驅動不了這種電機。

配合這種電機工作的變頻器按工作方式還可分兩種，一種是方波的，另一種是正弦波的。其中正弦波的比方波更省電且噪音低。

總之，對于空調，定頻和變頻的優缺點自己衡量。如果買變頻，就是看誰省電效率高。其它胡里花哨的名詞，概念，理念沒有別的，就是想從你口袋里掏銀子。
