單相電動機正反轉的接線方法

制冷技術網絡視頻直播免費公開課

QQ群：485703600

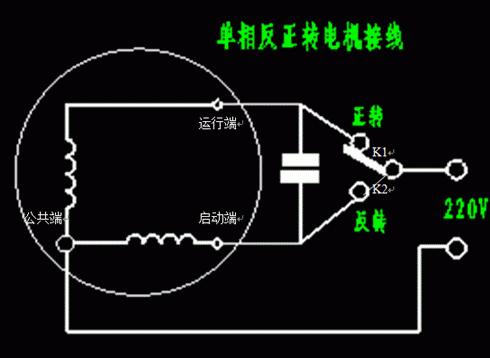

單相電動機有兩組線圈，有一個公共端，一個運行端，一個啟動端，電容接在運行端和啟動端之間。電源接在公共端和運行端時，電機正轉；電源接在公共端和啟動端時，電機反轉；只有運行線圈和啟動線圈截面積一樣的單相可逆電機，才能正反轉，否則反轉不能帶負荷.

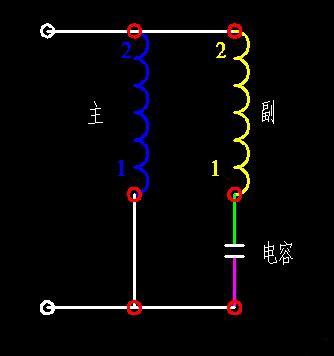

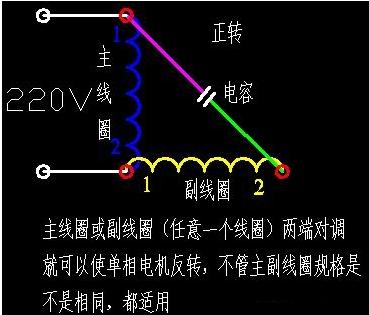

  其實是這樣，主線圈的1（2）接副線圈的2(1),這樣就正傳，反過來主線圈的1（2）接副線圈的1（2），這樣就反轉，。

  上邊的圖，一般的常規單相電機都可以用，不論他的主線圈與副線圈的參數一樣不一樣，另外還有一種單相電機，工作中需要他正反轉，但是采用上面的辦法，比較麻煩，實現自動控制，器件需要也多，所以就出現了，不分主副線圈的單相電機，就是主副線圈的參數一樣，這種不分主副線圈的單相電機，除了用上面的這個辦法外還可以這樣

第一個圖和第二個是一樣的，第二個比較清楚一點

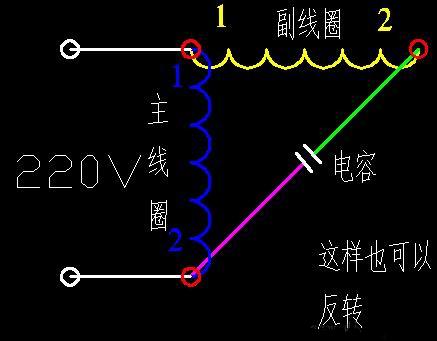

第二個圖還可以變形為這樣，這樣也可以實現反轉

單相電機的畫法還有一種

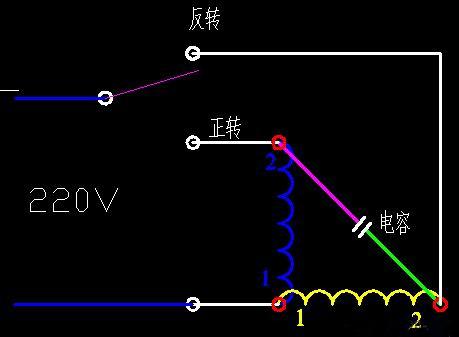

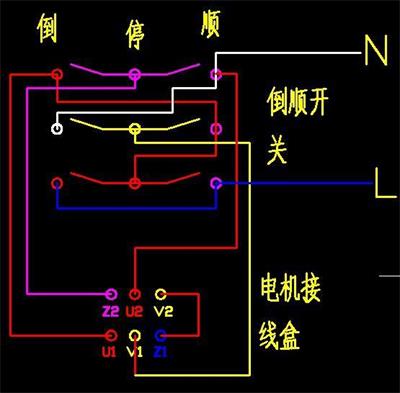

倒順開關控制的單相電機正反轉

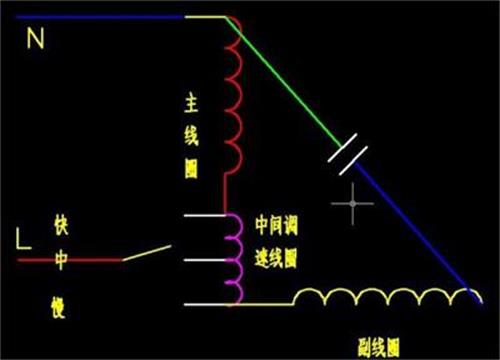

落地扇電機接線圖

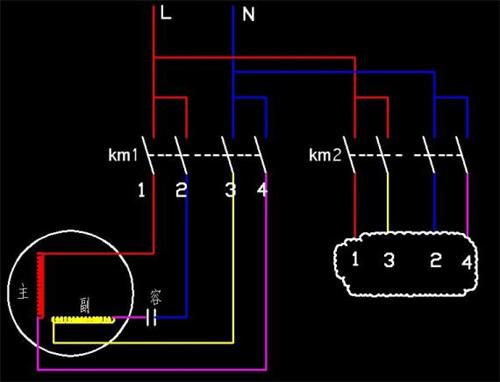

來個用接觸器控制的，單相電機正反轉，

  在KM1的下方紅線和粉線互換，或者藍線和黃線互換，電機就可以反轉了，KM1和KM2的二次線路就用三相電機的普通正反轉互鎖電路就行了。

單相電機正反轉原理

  單相電容電機有兩個繞組，即啟動繞組和運行繞組。兩個繞組在空間上相差90度。在啟動繞組上串聯了一個容量較大的電容器，當運行繞組和啟動繞組通過單相交流電時，由于電容器作用使啟動繞組中的電流在時間上比運行繞組的電流超前90度角，先到達最大值。在時間和空間上形成兩個相同的脈沖磁場，使定子與轉子之間的氣隙中產生了一個旋轉磁場，在旋轉磁場的作用下，電機轉子中產生感應電流，電流與旋轉磁場互相作用產生電磁場轉矩，使電機旋轉起來。

  一般運行繞組（主線圈）線徑較粗一點，啟動繞組（副線圈）線徑較細，用萬用表量啟動繞組比運行繞組的電阻值稍大一點兒。

單相電機啟動原理分：

1、電阻啟動式（電冰箱電機等）；

2、電容啟動式（木工電刨電機等）；

3、電容運轉式（洗衣機、電風扇等）；

4、電容啟動運轉式。

  電容啟動式電機在電機啟動后電容就斷電了，斷電原理是在電機軸上有一個離心開關，達到一定轉速開關就斷了，如果斷不開啟動線包就會燒毀；電容運轉式電機電容在電機啟動或正常運轉時都在工作、如果電容容量變小將造成電機啟動困難，風扇轉慢，風速降低故障。
