如何選配熱力膨脹閥（一）

制冷技術網絡視頻直播免費公開課

QQ群：485703600

   確定閥的壓力降——從冷凝壓力減去蒸發壓力所得的差值。再從這一差值減去所有其它壓力損失便得到閥的凈壓力降。不過應考慮下列所有可能的壓力降源：（1）流過包括冷凝器和蒸發器在內的制冷劑管路時的摩擦損失，（2）流過電磁閥和過慮干燥器之類液管配件時的壓力降，（3）液管垂直提升（下降）所導致的靜壓力降（升）值，和（4）流過制冷劑分配器時的壓力降（若采用分配器的話）。

一、確定進入閥的制冷劑的溫度

二、從各系列閥的制冷量參照表選擇閥——根據設計蒸發溫度和可得到的閥的壓力降來選擇閥，如果可能，閥的制冷量應等于或略大于系統的設計額定值。對于多個蒸發器的系統，則應根據每一個蒸發器的制冷量來選擇每一只閥。

三、確定是否需要外平衡管——閥出口和溫包所在部位之間的壓力降，將確定是否需要外平衡管。

四、選擇閥體——根據所要求的連接型式選擇閥體型式。

五、訂貨須知——詳見樣本

舉例說明

 制冷劑為R22，閥的連接方式為納子、直角，蒸發器負荷Q為9KW，蒸發溫度T₁為-10℃，冷凝溫度T₂為+36℃，采用分配器為6路，液管通徑為1/2in，液管長度為25米，蒸發器安裝在貯液器的上方為6米處。  制冷劑為R22，閥的連接方式為納子、直角，蒸發器負荷Q為9KW，蒸發溫度T₁為-10℃，冷凝溫度T₂為+36℃，采用分配器為6路，液管通徑為1/2in，液管長度為25米，蒸發器安裝在貯液器的上方為6米處。

第一步：確定壓力降——由冷凝壓力減去蒸發壓力（對應的冷凝溫度和蒸發溫度）,即：13.9bar（+36℃）-3.6bar（-10℃）=10.3bar

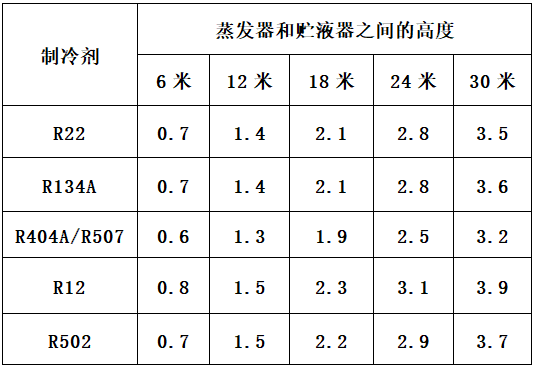

為了確定它的實際壓力降，還要考慮液體管路上的壓降設為0.1bar,過濾器、視鏡、手動閥、管路彎頭等的壓降設為0.2bar,各在直立液體管路的壓降設為0.7bar,(注:因?yàn)橛懈叨炔钍?/span>6米,通過以下表可查),再有液體分配器壓降設為0.5bar,分布器中壓降也設為0.5bar。

經過閥的總壓力降為10.3-(0.1+0.2+0.7+0.5+0.5)=8.3bar
