如何選配熱力膨脹閥（二）

制冷技術網絡視頻直播免費公開課

QQ群：485703600

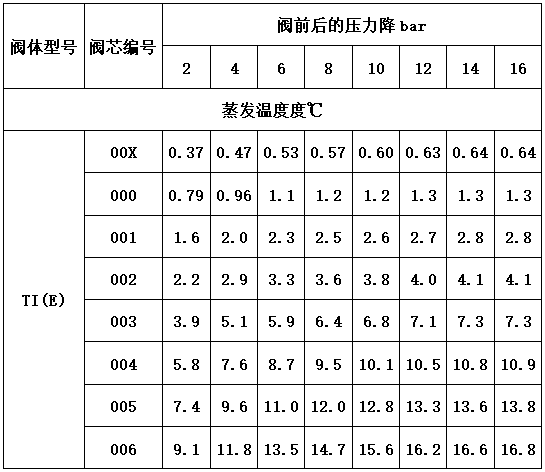

第二步：根椐蒸發溫度-10℃和總壓降8.3bar,查下表與按內插法計算得：

閥的功率為9.5+[(8.3-8)/(10-8)]*(10.1-9.5)=9.6KW

考慮蒸發器有分路,需用分液器,壓降比較大,故選用外平衡。

表中制冷量是基于閥前過冷度為4K

實際上閥的制冷量比表中給定的數值高約20%

所以以上例舉的閥應選用地球牌TIE-HW型 閥芯為004號.

過熱度調定

什么是過熱度呢？如何調整和計算呢？

測量膨脹閥過熱度，調整膨脹閥開啟度。步驟如下：

停機。將數字溫度表的探頭插入到蒸發器回氣口處的保溫層內，準備讀出蒸發器回氣的溫度T1。將壓力表與壓縮機低壓閥的三通相連（HIROSS40UA等沒有低壓閥的空調，則將壓力表與蒸發器上的接頭相連），準備讀出蒸發器出口壓力所對應的溫度T2。

         開機，讓壓縮機運行15分鐘以上，進入正常運行狀態，使系統壓力和溫度達到一恒定值。現場測得高壓壓力為18Kg/cm2，高壓開關始終處于閉合運行狀態，故對系統影響不大，不用作特別處理。

讀出蒸發器出口溫度T1與蒸發器出口壓力所對應的溫度T2，過熱度為兩讀數之差。注意，必須同時讀出這兩個讀數，因?yàn)榕蛎涢y是一個機械結構，它的動作會同時引起T1和T2的改變。

膨脹閥過熱度應在5～8℃之間，如果不是，則進行調整。具體調整步驟：

1、拆下膨脹閥的防護蓋；

2、轉動調整螺桿2～4圈；（專業空調的膨脹閥一般采用壓桿式和散型齒輪式，散型齒輪式是用一個小齒輪帶動一個大齒輪，調節的圈數比較多，一般可以調2～4圈；壓桿式可調圈數比較少，每次調1/4圈；O65空調的膨脹閥采用散型齒輪式）

3、等10分鐘后，從新測量過熱度，是否在正常范圍，不是的話，重復上述操作。調節過程必須小心仔細。（如果膨脹閥油堵嚴重，應用無水乙醇進行清洗，再從重新裝上；失去調節功能的膨脹閥應更換；更換時，注意安裝位置和做好保溫）

過熱度 = 蒸發器出口溫度T1 —蒸發器出口壓力所對應的溫度T2

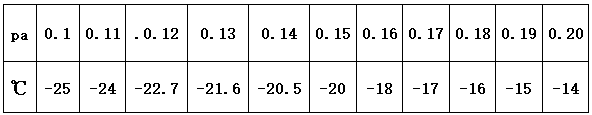

R22制冷劑：蒸發器出口壓力所對應的溫度T2列表。
