熱力膨脹閥的維護
制冷技術網絡視頻直播免費公開課
QQ群：485703600
一、檢查調整熱力膨脹閥的必要性
機房專用空調剛投入運行，熱力膨脹閥是不用調整，但是在空調連續使用幾年后，由于閥針的磨損、系統有雜質、閥孔部分有堵塞及彈簧彈力減弱等原因，影響了熱力膨脹閥的開啟度，使得熱力膨脹閥偏離了它的工作點，表現為熱力膨脹閥開啟度偏小或過大。
熱力膨脹閥開啟度太小的話，就會造成供液不足，使得沒有足夠的氟利昂在蒸發器內蒸發，制冷劑在蒸發管內流動的途中就已經蒸發完了，在這以后的一段，蒸發器管中沒有液體制冷劑可供蒸發，只有蒸汽被過熱。因此，相當一部分的蒸發器未能充分發揮其效能，造成制冷量不足，降低了空調的制冷效果。機房專用空調的壓縮機大多采用蒸發器回來的蒸汽來冷卻壓縮機，如果熱力膨脹閥開啟不夠，就造成蒸汽過熱度過大，對壓縮機冷卻作用減小，壓縮機的排氣溫度會增高，潤滑油變稀，潤滑質量降低，壓縮機的工作環境惡化，會嚴重影響壓縮機的工作壽命。我公司和睦機房ISOVEL空調就曾發生壓縮機燒機現象，據分析與過熱度過大有關。另外由于機房溫度降不下來，又增加了壓縮機的開啟臺數,增加了耗電量。
與此相反，如果熱力膨脹閥開啟過大，即熱力膨脹閥向蒸發器的供液量大于蒸發器負荷，會造成部分制冷劑來不及在蒸發器內蒸發，同氣態制冷劑一起進入壓縮機，引起濕沖程，甚至沖缸事故，損壞壓縮機。例：XX市電信分公司景芳二樓程控機房有一臺ISOPAK機房專用空調的一個壓縮機閥片被擊穿，可能與熱力膨脹閥開啟過大有關；同時，熱力膨脹閥開啟過大，使蒸發溫度升高，制冷量下降，壓縮機功耗增加，增加了耗電量。因此，有必要定期檢查調整熱力膨脹閥，盡量讓熱力膨脹閥工作在最佳匹配點。
二、熱力膨脹閥的調整過程
1、熱力膨脹閥調整前的檢查
在調整熱力膨脹閥之前，必須確認空調制冷異常是由于熱力膨脹閥偏離最佳工作點引起的，而不是因?yàn)榉荷�、干燥過濾器堵塞、濾網、風機、皮帶等其他原因所引起的。同時，必須保證感溫包采樣信號的正確性，機房專用空調的感溫包必須水平安裝在回氣管的下側方45度的位置，絕對不可安裝在管道的正下方，以防管子底部積油等因素影響感溫包正確感溫。更不能安裝在立管上。檢查冷凝器風機控制方式，盡量采用調速控制，以保證冷凝壓力恒定。
2、熱力膨脹閥調整時注意事項
熱力膨脹閥的調整工作，必須在制冷裝置正常運行狀態下進行。由于蒸發器表面無法放置測溫計，可以利用壓縮機的吸氣壓力作為蒸發器內的飽和壓力，查表得到近似蒸發溫度。用測溫計測出回氣管的溫度，與蒸發溫度對比來校核過熱度。調整中，如果感到過熱度太小，則可把調節螺桿按順時針方向轉動（即增大彈簧力，減小熱力膨脹閥開啟度），使流量減��；反之，若感到過熱度太大，即供液不足，則可把調節螺桿朝相反方向（逆時針）轉動，使流量增大。由于實際工作中的熱力膨脹閥感溫系統存在著一定的熱惰性，形成信號傳遞滯后，運行基本穩定后方可進行下一次調整。因此整個調整過程必須耐心細致，調節螺桿轉動的圈數一次不宜過多過快（直桿式熱力膨脹閥的調節螺桿轉動一圈，過熱度變化大概改變1--2℃）。
3、熱力膨脹閥具體的調整步驟
（1）熱力膨脹閥過熱度的測量

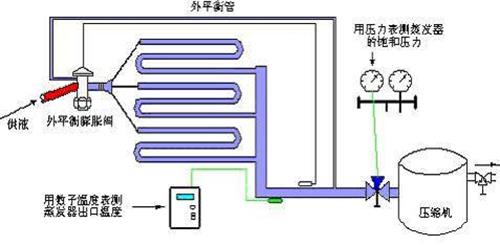

過熱度如圖3所示測量，步驟如下：
1)停機。將數字溫度表的探頭插入到蒸發器回氣口處（對應感溫包位置）的保溫層內。將壓力表與壓縮機低壓閥的三通相連。
2)開機，讓壓縮機運行15分鐘以上，進入穩定運行狀態，使壓力指示和溫度顯示達到一穩定值。
3)讀出數字溫度表溫度T1與壓力表測得壓力所對應的溫度T2，過熱度為兩讀數之差T1- T2。注意，必須同時讀出這兩個讀數。 熱力膨脹閥過熱度應在5--8℃之間，如果不是，則進行適當?shù)恼{(diào)整。
（2）具體調整步驟
1) 拆下熱力膨脹閥的防護蓋；
2) 轉動調整螺桿2--4圈；（機房專用空調的熱力膨脹閥一般采用壓桿式和散型齒輪式，散型齒輪式是用一個小齒輪帶動一個大齒輪，調節的圈數比較多，一般可以調2--4圈；壓桿式可調圈數比較少，每次調1/4圈；O65空調的熱力膨脹閥采用散型齒輪式）
3) 等系統運行穩定，重新讀數，計算過熱度，是否在正常范圍。不是的話，重復2）、3）操作，直至符合要求。調節過程必須小心仔細。
注：（如果熱力膨脹閥油堵嚴重，拆下后用無水乙醇進行清洗，再重新裝上；失去調節功能的熱力膨脹閥應更換；安裝熱力膨脹閥需注意感溫包安裝位置和做好保溫工作）
在實際中， 采用如上儀表檢查熱力膨脹閥工作情況，往往要浪費大量的時間，因此，可采用目檢與儀表檢查相結合的方法，即先用眼睛觀察壓縮機回氣管的結露情況，發現異常后，再用儀表檢查。這樣，可以節約大量的時間，而且完全可以達到檢查目的。
